智能农业实训沙盘

智能农业实训沙盘是以农业大棚为原型，通过实景＋实训的方式，综合运用无线传输网络、单片机、RFID射频识别、传感器与控制器、云计算等技术，依托部署在实景沙盘中的在农业传感器与控制器、无线网络、RFID以及智能网关等设备，实现智能农业的控制与管理，帮助学生熟悉智能农业系统相关项目的开发与应用。

一、沙盘主体：

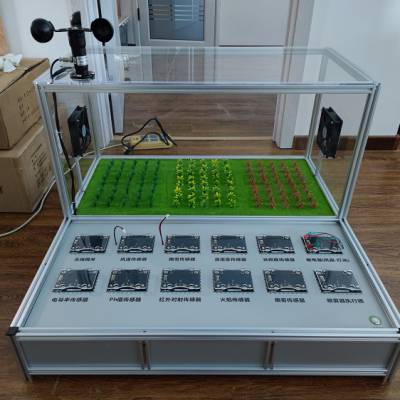

沙盘主体采用铝合金骨架，长宽高为：800*800*500mm，沙盘一侧为智能农业大棚模型，大棚内置风扇节点、灯光节点、农业传感器以及相关控制器节点，另一侧为智能农业实训区域，实训区域支持磁吸搭积木的连接方式，表面集成多路物联网模块供电底板，所有供电底板由沙盘内部统一供电，无需外接电源，便于学生操作；

二、农业物联网模块:

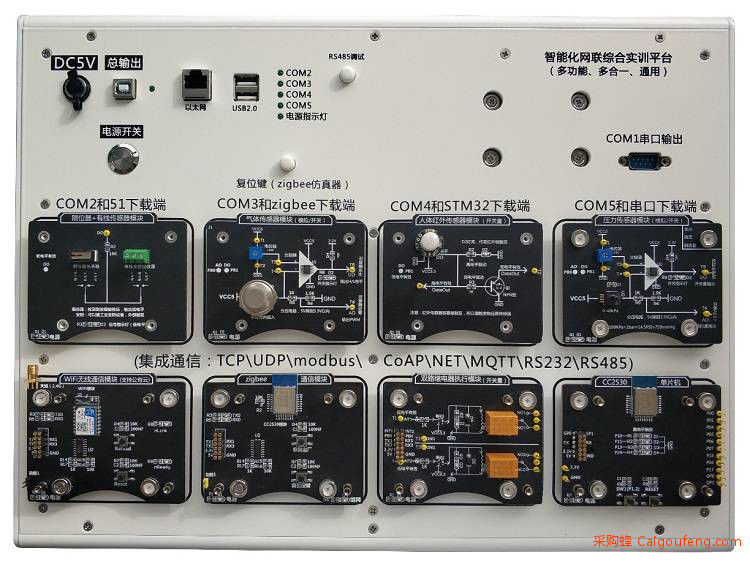

采用模块化设计，支持磁吸搭积木连接；

农业物联网模块可以无缝吸附到沙盘平台插槽内，插槽集成供电功能，无需单独外接电源及数据线；

• 实验平台：NewIOT物联网实验平台

• 供电模块：3.3V/5V供电底板；

• 处理器模块：嵌入式ARM处理器（STM32）

• 无线通信模块：WIFI无线通信模块、zigbee无线通信模块

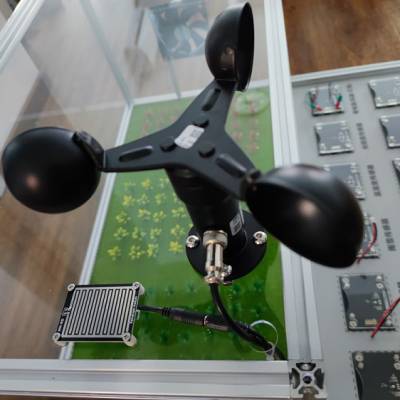

• 传感器模块：温湿度、光照、CO2浓度、风速、雨雪、土壤湿度、电导率、PH值、火焰、烟雾、红外对射传感器；

• 执行器模块：双路继电器、风扇、LED灯光、舵机、水泵执行器；

• 射频识别模块：13.65M高频读卡器；

实训项目：
