智能车联网综合实验平台

智能车联网综合实验平台由NewIOT实验平台、智能小车、单片机模块、无线传输模块、射频识别模块、传感器模块、执行器模块、AI人工智能模块以及云平台组成，所有模块均采用磁吸搭积木的连接结构，可实现车联网的多种实训实验。

NewIOT实验平台：

    NewIOT物联网实验平台是一台多功能物联网实训平台，平台采用一体式供电和数据传输结构，整个实验过程仅需一根电源线和数据线即可，实验平台内置4路独立的数据串口，并提供5V供电接口、以太网口、USB接口、J-link下载接口、CC-debug下载接口、单片机下载口、RS232/RS485串口等多种数据接口，支持磁吸搭积木的连接结构，结构新颖，使用方便；

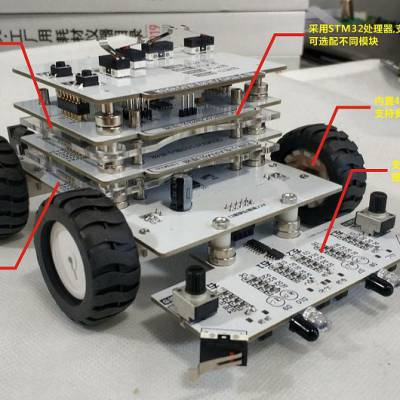

智能小车：

采用4个独立的减速电机控制，板载7.4V大容量锂电池，电池容量2500 mA，内置125K低频读卡器，支持磁吸搭积木连接，支持实时电量显示，小车处理器采用STM32F103C8T6芯片，支持程序修改及下载，小车还支持三种运动模式：电磁巡线、红外巡线和红外避障；

• 单片机模块：四驱小车处理器、嵌入式ARM处理器；

• 无线传输模块：ZigBee无线通信模块、WiFi无线通信模块；

• 巡线传感器模块：电磁巡线传感器、红外巡线传感器、红外避障传感器；

• 环境传感器模块：温湿度传感器、人体红外传感器、红外对射传感器、限位器传感器、光照度传感器、气体传感器、火焰传感器、超声波传感器、雨雪传感器；

• 执行器模块：双路继电器执行器、舵机执行器、语音播报模块、风扇执行器、灯光执行器；

• 人工智能模块：AI人工智能摄像采集模块（摄像识别）；

• 射频识别模块：125K低频读卡器、13.65M高频读卡器；

• 其他实验模块：红绿灯模拟器模块、远程遥控模块；

• 云平台：公有云平台

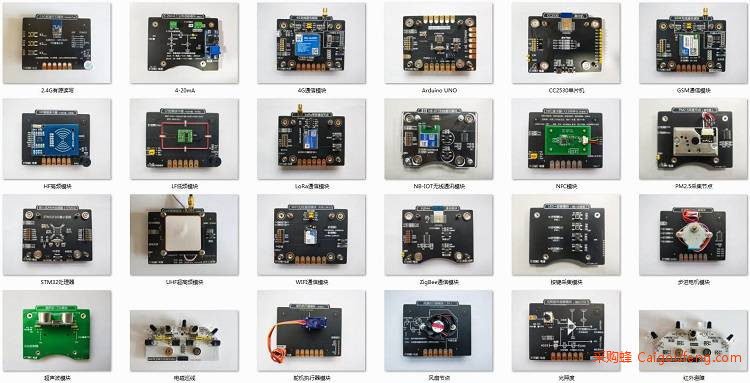

实训项目：

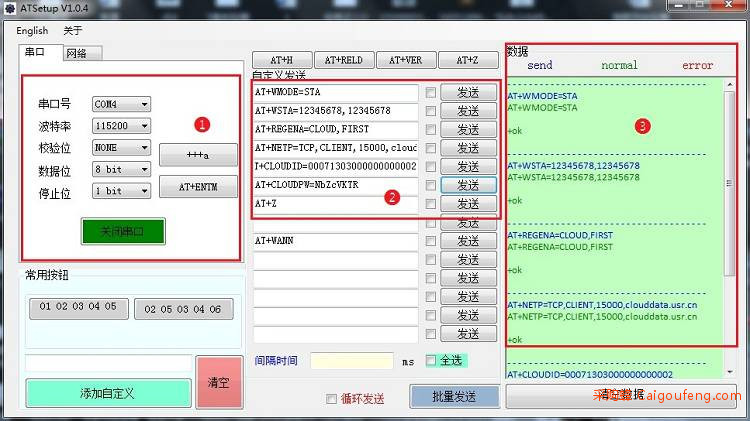

相关软件截图：
